DSX510正置数码显微镜
产品名称：DSX510正置数码显微镜
产品规格：进口
产品单位：台
产品详情
•仅凭１台显微镜就可实现从3D拍照到全方位解析
•媲美光学显微镜的高分辨率
•可靠的测量精度保证
进口数码显微镜|奥林巴斯光学数码显微镜|DSX510正置数码显微镜概述：
「观察」「拍摄」「测量」「共享」一台实现
数码显微镜DSX系列功能齐全，操作画面类似于平板电脑等易于理解。通过触摸面板操作，即使是初次使用显微镜的用户，也可以轻松快速地获得高质量的图像和较佳的测量结果。 DSX510z*高观察倍率可达到9,000倍，具有良好的解析能力。
▲观察
●高数值孔径—低像差物镜
通过比当前的数码显微镜数值孔径更高、像差更小的物镜、改进后更均匀的照明光源，DSX510系列光学数码显微镜的成像分辨率可与z*GJI的光学显微镜媲美。
●变焦光学系统可涵盖大范围的放大倍率
宽变焦放大范围：样品看得更清楚。DSX510的变焦光学系统可提供高达13X的光学变焦和30X的数码变焦。单个物镜即可涵盖传统光学显微镜的放大范围。
•一键切换多种观察方式
●快速简便地获取观察需要的图像
DSX510可提供各种各样的观察方法，呈现给用户对GD的光学系统所期望的高分辨率图像。
●仅需点击一下鼠标便可选择观察方法

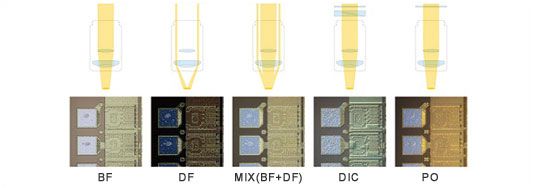

仅需点击一下鼠标便可选择几乎所有的显微观察方法，DSX510使选择正确的观察方法变得简单。无需复杂的调整——仅需简单的在观察方法（明场、暗场、MIX[明场+暗场]、微分干涉、偏振光）之间选择，便可呈现满足JQ观测所需的高品质图像。
●XJ的图像处理
HDR高动态范围成像：超越人眼观察效果的高品质视觉呈现
样品的成像效果依据材料的性质、表面状况或照明方法会有所不同。DSX110XJ的数码图像技术产生的多种观察方法，呈现出超越人眼观察效果的高品质图像。高动态范围成像功能（HDR）将不同曝光度下获取的影像合成，以JQ地调整样品表面不同区域的亮度差，呈现出亮度过渡更加JQ真实的图像效果。
•直观的菜单操作方式
●任何人均可在较佳条件下进行观察
优化图像功能确保了任何操作者都可获得z*佳的操作结果。DSX110将会自动设置必要的参数来获取图像。无论是缺陷、凹凸的表面、th还at是异物，图像优化功能都确保能获得z*佳的影像。通过图像优化功能，任何人均可操作该系统——无论是新手，还是专家——并且还可为每位操作者进行用户化定制。
▲拍摄
•聚焦拍摄高低不平的样品全貌
•全自动全景拍摄
●获取超景深的图像或3D图像
▪EFI: 即使表面凹凸不平的样品，也可获得整个样品全部聚焦清晰的超景深图像
通过EFI（景深扩展成像）功能，仅需点击一下鼠标，DSX510便可获得整个样品都对焦清晰的图像。在EFI（景深扩展成像）过程中，随着焦点位置的上下移动，采集多张不同焦点位置的图像。在这些图像中，样品上聚焦清晰的各部分会被提取出来合成一幅整个样品都聚焦清晰的图像，实现对凹凸不平的样品的JQ检查。Olympus的EFI图像采集速度比以往快了许多。
▪3D图像: 仅需点击鼠标即可显示三维样品
仅需点击一下鼠标，DSX510便可获得样品的三维图像，从任意角度观察样品，都和样品的真实形貌完全一致。通过精细的3D影像，可以观察或测量样品表面的高度特征或凹凸程度。还可以测量高度差和体积，对样品的JQ分析变得更加容易。
●实时全景摄影，快速获得超大视野图像
再也不会出现“超出观察视野”的问题了。通过实时全景摄影，简单移动屏幕上的样品观察位置，电动载物台就会移动样品至指定位置。随着载物台的移动，系统会实时地自动拼接多幅图像，并缝合成一幅大视野的图像。
●自动图像拼接获取高质量、高附加值的图像
▪高质量全景摄影
只需根据图像拼接的数量、样品长度和图像拼接起始点设定拼接模式，然后启动图像拼接程序，即可按照设定的模式执行图像拼接，并同时进行阴影校正，生成一幅高质量、高附加值的图像。
▪EFI景深扩展成像和3D成像的图像拼接
高质量全景摄影功能还可以和EFI景深扩展成像、3D成像相结合。在大视野范围内对凹凸不平的样品进行超景深的图像拼接以及3D图像拼接。
●大数据量的自动获取
▪程序化菜单：对样品上多个注册位置的自动拍摄
通过便捷的程序化菜单功能，DSX510可在自动对焦下、对样品上的多个注册位置进行自动拍摄。
▲测量
●准确度和重复性保证
DSX510可实现准确的和可重复的测量，具备符合GJ标准的精度溯源。
▪要保证XY准确度，必须由OlympusZYE服务人员进行校准工作
▪要签发认证文件，必须由OlympusZYE服务人员进行校准工作
●保证的Z轴测量的重复性
DSX510，保证了Z轴测量的重复性（仅DSX510）。远心光学系统保证了图像尺寸大小不会随着焦点位置的改变而变化。因为图像的尺寸不会变化，所以可进行JQ的测量而无需再担心测量结果的偏差。

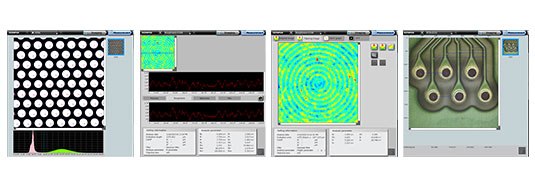

•种类丰富的测量方式、高度解析
DSX510的基本操作软件和3D测量软件几乎具备了工业显微镜的所有测量功能，通过简单的操作便可获得LX的测量结果。除基本软件外，另有三维测量、卡尺测量和颗粒分析等选装软件。
•可测量粗糙度
•便捷的向导功能实现自动测量
使用DSX510便捷的向导功能，可轻松地实现测量过程自动化。一旦获取了图像，测量向导便会自动运行，或者也可将该向导功能与自动图像获取向导联用，进一步实现图像获取和测量过程的自动化。
▲共享

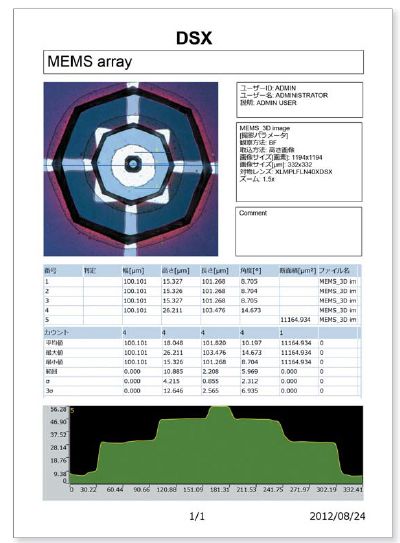

•可自定义多种格式报告模板
进口数码显微镜|奥林巴斯光学数码显微镜|DSX510正置数码显微镜技术规格：
Main frame
Zoom ratio
13.5X optical zoom (0.26X to 3.5X), 30X
with digital zoom
Number of attaching objective lenses
up to 2 pieces
DSX dedicated objective lens
XLMPLFLN10X, XLMPLFLN40X
Mountable objective lens
UIS2 objective lens
MPLFLN1.25X, MPLFLN2.5X, MPLFLN5XBDP, MPLFLN10XBDP,
Accuracy and repeatability (X-Y plane)
Accuracy of magnification
±3%*2
Repeatability of magnification
3σn-1= ±2%
Repeatability (Z axis)
Repeatability of height
σn-1≤1μm*3
Illumination
Embedded standard
Bright field: LED, Dark field: LED
Optional illumination
High intensity LED*1 / Transmitted
LED
Camera
Image sensor
1/1.8 inch, 2.01 megapixels, color CCD
(total pixels: 2.10 megapixels)
Cooling method
Peltier cooling
Scan mode
Progressive scan
Frame rate
15 fps/27 fps with binning mode
Image size
Normal : 1194 x 1194 (1:1)/1592 x 1194
(4:3)
Sensitivity
ISO 100/200/400/800/1600 equivalent
Focusing unit
Stroke
95 mm
Resolution
0.01 μm
Maximum sample height
DSX dedicated objective lens
65 mm
UIS2 objective lens
95 mm
Stage
Motorized stage
Model
DSX-UFSSU
Stroke
100 x 100 mm
Load capacity
3 kg
Manual stage
Model
DSX-SFR
Stroke
100 x 100 mm
Load capacity
1 kg
LCD monitor
Size
23” with touch panel and Full HD color
LCD monitor
Resolution
1920 (H) x 1080 (V)
Weight
(Main frame, Motorized stage, LCD
monitor, Control box, Controller)
Approx. 38.6 kg
Input rating
100-120 V/220-240 V, 300 V A, 50/60 Hz
MPLFLN20XBDP, MPLFLN50XBDP, LMPLFLN10XBD,
LMPLFLN20X, LMPLFLN50X, MPLAPON50X
Total pixels : 1688 (H) x 1248 (V)
Available pixels : 1628 (H) x 1236 (V)
Effective pixels : 1600 (H) x 1200 (V)
Fine : 1194 x 1194 (1:1)/1592 x 1194 (4:3)
Super fine : 3594 x 3594 (1:1)/4792 x 3594 (4:3)
*1 Cannot be used with the embedded standard LED. *2 Calibration by Olympus or dealer specialists necessary. *3 Only if x20 or x50 objective use
** The OS license of Window 10 has been
certified for the microscope controller (PC) provided by olympus. Therefore,
Microsoft's license terms are applied and you agree to the terms.Please refer
to the following for Microsoft license terms.
DSX510/510i Series objective lens
|
Series |
Model |
Parfocal distance |
NA |
W.D. (mm) |
Actual F.O.V. (μm)*3 |
Total magnification*4 |
|
DSX dedicated objective lens |
XLMPLFLN10XDSX*1 |
75 mm |
0.3 |
30.0 |
2,772-214 |
139X-1,803X |
|
XLMPLFLN40XDSX*1 |
0.8 |
4.5 |
693-54 |
555X-7,211X |
||
|
UIS2 objective lens |
MPLFLN1.25X*2 |
45 mm |
0.04 |
3.5 |
22,181-1,706 |
17X-225X |
|
MPLFLN2.5X*2 |
0.08 |
10.7 |
11,090-853 |
35X-451X |
||
|
MPLFLN5XBDP |
0.15 |
12.0 |
5,545-427 |
69X-901X |
||
|
MPLFLN10XBDP |
0.25 |
6.5 |
2,772-214 |
139X-1,803X |
||
|
MPLFLN20XBDP |
0.4 |
3.0 |
1,386-106 |
277X-3,606X |
||
|
MPLFLN50XBDP |
0.75 |
1.0 |
554-42 |
693X-9,014X |
||
|
LMPLFLN10XBD |
0.25 |
10.0 |
2,772-214 |
139X-1,803X |
||
|
LMPLFLN20XBD |
0.4 |
12.0 |
1,386-106 |
277X-3,606X |
||
|
LMPLFLN50XBD |
0.5 |
10.6 |
554-42 |
693X-9,014X |
||
|
MPLAPON50X*1 |
0.95 |
0.35 |
554-42 |
693X-9,014X |
*1 DF and MIX are not available *2 Available for BF only *3 At aspect ratio 1:1 diagonal (with factory default value) *4 At aspect ratio 1:1
备注：该型号已停产升级，如您对此产品感兴趣请联系上海铸金分析仪器有限公司垂询。
